Ролики для изготовления турбинных лопаток, имеют следующие характеристики:
|
||||
| Тип | Название | Точность профиля, мм | Шероховатость профиля, Ra | Применение |
|---|---|---|---|---|
|

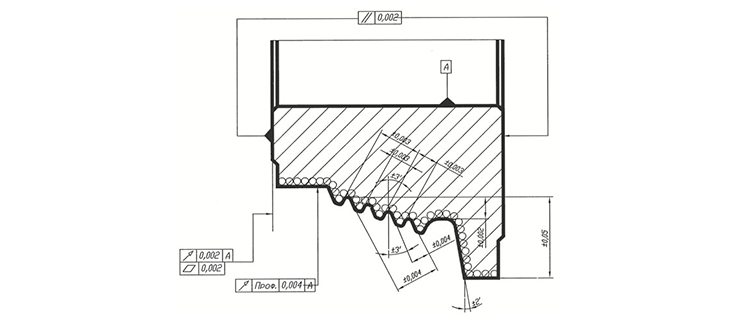

Ролик для шлифования замка турбинных лопаток | – | 0,8 | Деталь, гарантирующая надежное закрепление между лезвиями турбины и вала при тяжелых эксплуатационных нагрузках. Имеет сложный профиль с множеством взаимосвязанных параметров от ±0,002 мм до ±0,004 мм. |
|
Ролик, используемый при обработке поверхности турбинной лопатки | 0,01 | – | Используется при обработке поверхности турбинной лопатки служащей для блокировки лезвий турбины, определения местонахождения и установки смежных лезвий в правильный угол атаки. |
|
Ролик для обработки поверхности турбинной лопатки типа “лабиринт” | 0,01 | – | Служит для уплотнения наконечников турбинных лопаток. Они обеспечивают газовую герметичность уплотнений между вращающимися лопатками и мощным кожухом. |
